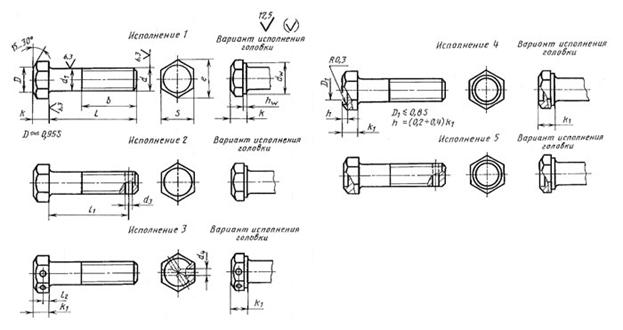

БОЛТЫ С ШЕСТИГРАННОЙ УМЕНЬШЕННОЙ ГОЛОВКОЙ КЛАССА ТОЧНОСТИ В

ГОСТ 7796-70

Продаётся оборудование для производства метизов. Подробности по адресу www.monolit.msk.su/spisok.htm

Номинальный диаметр резьбы, d		8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	42	48
Шаг резьбы	Крупный	1,25	1,5	1,75	2		2,5			3		3,5	4	4,5	5
	Мелкий	1	1,25		1,5					2			3
Диаметр стержня d1		8	10	12	14	16	18	20	22	24	27	30	36	42	48
Размер «под ключ» S		12	14	17	19	22	24	27	30	32	36	41	50	60	70
Высота головки k		5	6	7	8	9	10	11	12	13	15	17	20	23	26
Высота головки k1		5,3	6,4	7,5	8,8	10,0	12,0	12,5	14,0	15,0	17,0	18,7	22,5	26,0	30,0
Диаметр описанной окруж-ности, e, не менее		13,1	15,3	18,7	20,9	23,9	26,2	29,6	33,0	35,0	39,6	45,2	55,4	66,4	76,9
dw, не менее		10,5	12,5	15,5	17,2	20,1	22,0	24,8	27,7	29,5	33,2	38,0	46,6	55,9	64,7
hw	не менее	0,15				0,20								0,25
	не более	0,6				0,8
Диаметр отверстия в стержне d3		2,0	2,5	3,2		4,0			5,0			6,3		8,0
Диаметр отверстия в голов- ке d4 H15		2,5		3,2		4,0							5,0
Расстояние от опорной поверхности до оси отверстия в головке l2 js15		2,8	3,5	4,0	4,5	5,0	6,0	6,5	7,0	7,5	8,5	9,5	11,5	13,0	15,0

Масса стальных болтов

d	8	10	12	14	16	18	20	22	24	27
L	ТЕОРЕТИЧЕСКАЯ МАССА 1000 ШТУК ИЗДЕЛИЙ
8	7,732
10	8,458	13,57
12	9,184	14,71
14	9,910	15,85	25,09
16	10,640	16,99	26,73	35,04
18	11,360	18,12	28,37	37,28	55,80
20	12,090	19,26	30,01	39,52	58,75	75,63
22	12,810	20,40	31,65	41,76	61,70	79,39
25	13,900	22,11	34,11	45,11	66,12	84,95	111,5
28	15,150	23,81	36,57	48,47	70,54	90,51	118,4
30	15,940	24,95	38,21	50,71	73,49	94,21	123,0	156,5
32	16,720	26,32	39,85	52,95	76,44	97,92	127,6	162,1	195,6
35	17,910	28,17	42,59	56,30	80,86	103,50	134,6	170,5	205,6	279,0
38	19,090	30,02	45,26	59,66	85,28	109,00	141,5	178,9	215,6	291,7
40	19,880	31,25	47,03	64,56	88,23	112,70	146,1	184,5	222,2	300,2
45	21,860	34,34	51,48	70,60	96,26	122,00	157,7	198,5	238,8	321,3
50	23,830	37,42	55,92	76,65	104,20	132,20	169,2	212,6	255,4	342,5
55	25,810	40,51	60,36	82,70	112,10	142,20	181,9	226,6	272,0	363,7
60	27,780	43,59	64,80	88,74	120,00	152,20	194,3	242,6	288,6	384,9
65	29,760	46,68	69,25	94,79	127,80	162,20	206,6	257,5	307,4	406,0
70	31,730	49,76	73,69	100,80	135,80	172,20	218,9	272,4	325,2	429,5
75	33,710	52,85	78,13	106,90	143,70	182,20	231,3	287,4	342,9	452,0
80	35,680	55,93	82,57	112,90	151,60	192,20	243,6	302,3	360,7	474,4
85	37,650	56,02	87,02	119,00	159,40	202,20	256,0	317,2	378,5	496,9
90	39,630	62,10	91,46	125,00	167,40	212,20	268,3	332,2	396,2	519,4
95	41,600	65,19	95,90	131,10	175,20	222,20	280,6	347,1	414,0	541,9
100	43,580	68,27	100,30	137,10	183,10	232,20	293,0	362,0	431,8	564,4
105		71,36	104,80	143,20	191,00	242,10	305,3	377,0	449,6	586,9
110		74,44	109,20	149,20	198,90	252,10	317,7	391,9	467,3	609,4
115		77,52	113,70	155,30	206,80	262,10	330,0	406,8	485,1	631,9
120		80,61	118,10	161,30	214,70	272,10	342,3	421,8	502,9	654,4
125		83,70	122,60	167,40	222,60	282,10	354,7	436,7	520,6	676,8
130		86,79	127,10	173,50	230,50	292,10	367,1	451,6	538,3	699,20
