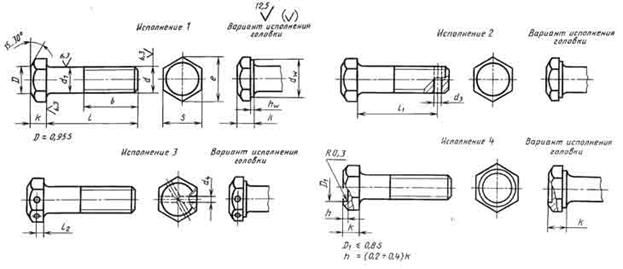

БОЛТЫ С ШЕСТИГРАННОЙ
ГОЛОВКОЙ КЛАССА ТОЧНОСТИ В Конструкция и размеры
Hexagon bolts, product grade B. Construction and dimensions |
ГОСТ 7798-70
|
|
Внимание! Продается оборудование для производства
болтов, гаек, саморезов, шурупов, заклепок.
Подробный список
оборудования выложен по адресу:
http://www.monolit.msk.su/spisok.htm
|
Номинальный
диаметр резьбы, d |
6 |
8 |
10 |
12 |
(14) |
16 |
(18) |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
|
|
Шаг резьбы |
Крупный |
1 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
||||
|
Мелкий |
- |
1 |
1,25 |
1,5 |
2 |
3 |
||||||||||
|
Диаметр стержня
d1 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 |
|
|
Размер «под
ключ» S |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
75 |
|
|
Высота головки k |
4,0 |
5,3 |
6,4 |
7,5 |
8,8 |
10,0 |
12,0 |
12,5 |
14,0 |
15,0 |
17,0 |
18,7 |
22,5 |
26,0 |
30,0 |
|
|
Диаметр описанной окруж-ности, e, не менее |
10,9 |
14,2 |
17,6 |
19,9 |
22,8 |
26,2 |
29,6 |
33,0 |
37,3 |
39,6 |
45,2 |
50,9 |
60,8 |
71,3 |
82,6 |
|
|
dw, не менее |
8,7 |
11,5 |
14,5 |
16,5 |
19,2 |
22,0 |
24,8 |
27,7 |
31,4 |
33,2 |
38,0 |
42,7 |
51,1 |
59,9 |
69,4 |
|
|
hw |
не менее |
0,15 |
0,20 |
0,25 |
||||||||||||
|
не более |
0,6 |
0,8 |
||||||||||||||
|
Диаметр
отверстия в стержне d3 |
1,6 |
2,0 |
2,5 |
3,2 |
4,0 |
5,0 |
6,3 |
8,0 |
||||||||
|
Диаметр
отверстия в голов- ке d4
H15 |
2,0 |
2,5 |
3,2 |
4,0 |
5,0 |
|||||||||||
|
Расстояние от
опорной поверхности до оси отверстия в головке l2 js15 |
2,0 |
2,8 |
3,5 |
4,0 |
4,5 |
5,0 |
6,0 |
6,5 |
7,0 |
7,5 |
8,5 |
9,5 |
11,5 |
13,0 |
15,0 |
|
