Заклепки с потайной головкой - ГОСТ 10300-80Технические условия
Countersunk-head rivets. Specifications. |
ГОСТ 10300-80 |
||||||||||||||||||||||||
|
|
УЗНАТЬ ЦЕНЫ НА ЗАКЛЕПКИ Прайс-лист.....> |
|||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|

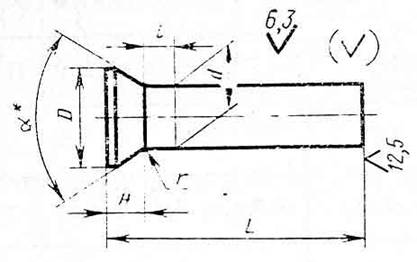

* Размер для справок |
|
|||||||||||||||||||||||
|
|||||||||||||||||||||||||
мм |
|||||||||||||||||||||||||
Диаметр
стержня d |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
||||||||||||||||
Диаметр
головки D |
2,9 |
3,9 |
4,5 |
5,2 |
7,0 |
8,8 |
10,3 |
13,9 |
17 |
||||||||||||||||
Высота
головки Н |
0,7 |
1,0 |
1,1 |
1,2 |
1,6 |
2,0 |
2,4 |
3,2 |
4,8 |
||||||||||||||||
Радиус
под головкой r, не более |
0,1 |
0,2 |
0,25 |
0,3 |
|||||||||||||||||||||
Угол
a |
90о |
75о |
|||||||||||||||||||||||
Расстояние
от основания головки до места замера диаметра l |
1,5 |
3 |
4 |
6 |
|||||||||||||||||||||
|
|||||||||||||||||||||||||
Длина L, мм |
Теоретическая масса 1000
шт. стальных заклепок, кг, при номинальном диаметре
стержня d, мм. Для определения массы
заклепок из других материалов, значения массы следует умножить на
коэффициенты: 0,356 – для алюминиевого сплава; 1,080 – для латуни; 1,134 –
для меди. |
||||||||||||||||||||||||
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
|||||||||||||||||
3 |
0,058 |
0,104 |
|
|
|
|
|
|
|
||||||||||||||||
4 |
0,074 |
0,129 |
0,195 |
0,281 |
|
|
|
|
|
||||||||||||||||
5 |
0,090 |
0,154 |
0,233 |
0,336 |
0,635 |
|
|
|
|
||||||||||||||||
6 |
0,106 |
0,178 |
0,272 |
0,392 |
0,733 |
|
|
|
|
||||||||||||||||
7 |
0,121 |
0,203 |
0,310 |
0,447 |
0,832 |
|
|
|
|
||||||||||||||||
8 |
0,137 |
0,228 |
0,349 |
0,503 |
0,931 |
1,522 |
2,235 |
4,294 |
|
||||||||||||||||
9 |
0,153 |
0,252 |
0,387 |
0,558 |
1,029 |
1,677 |
2,457 |
4,689 |
|
||||||||||||||||
10 |
0,169 |
0,277 |
0,426 |
0,614 |
1,128 |
1,831 |
2,679 |
5,083 |
|
||||||||||||||||
11 |
0,184 |
0,302 |
0,464 |
0,669 |
1,227 |
1,985 |
2,901 |
5,478 |
|
||||||||||||||||
12 |
0,200 |
0,326 |
0,503 |
0,724 |
1,325 |
2,139 |
3,123 |
5,873 |
|
||||||||||||||||
14 |
|
0,376 |
0,580 |
0,835 |
1,522 |
2,447 |
3,563 |
6,656 |
|
||||||||||||||||
16 |
|
0,425 |
0,657 |
0,946 |
1,719 |
2,755 |
4,007 |
7,445 |
13,41 |
||||||||||||||||
18 |
|
|
0,734 |
1,057 |
1,917 |
3,064 |
4,451 |
8,234 |
14,64 |
||||||||||||||||
20 |
|
|
0,811 |
1,168 |
2,114 |
3,372 |
4,895 |
9,023 |
15,88 |
||||||||||||||||
22 |
|
|
|
1,279 |
2,311 |
3,680 |
5,309 |
9,812 |
17,11 |
||||||||||||||||
24 |
|
|
|
1,390 |
2,509 |
3,989 |
5,783 |
10,603 |
18,34 |
||||||||||||||||
26 |
|
|
|
1,501 |
2,706 |
4,297 |
6,227 |
11,391 |
19,58 |
||||||||||||||||
28 |
|
|
|
1,612 |
2,903 |
4,605 |
6,671 |
12,180 |
20,81 |
||||||||||||||||
30 |
|
|
|
1,723 |
3,100 |
4,913 |
7,115 |
12,969 |
22,04 |
||||||||||||||||
32 |
|
|
|
1,834 |
3,294 |
5,222 |
7,559 |
13,758 |
23,28 |
||||||||||||||||
34 |
|
|
|
1,945 |
3,495 |
5,530 |
8,002 |
14,547 |
24,51 |
||||||||||||||||
36 |
|
|
|
2,056 |
3,692 |
5,838 |
8,446 |
15,337 |
25,74 |
||||||||||||||||
38 |
|
|
|
2,167 |
3,890 |
6,146 |
8,890 |
16,126 |
26,97 |
||||||||||||||||
40 |
|
|
|
2,278 |
4,087 |
6,455 |
9,334 |
16,915 |
28,21 |
||||||||||||||||
42 |
|
|
|
|
4,284 |
6,763 |
9,778 |
17,704 |
29,44 |
||||||||||||||||
45 |
|
|
|
|
4,580 |
7,225 |
10,444 |
18,888 |
31,29 |
||||||||||||||||
48 |
|
|
|
|
4,876 |
7,688 |
11,110 |
20,072 |
33,14 |
||||||||||||||||
50 |
|
|
|
|
5,073 |
7,996 |
11,554 |
20,861 |
34,37 |
||||||||||||||||
52 |
|
|
|
|
|
8,304 |
11,998 |
21,650 |
35,61 |
||||||||||||||||
55 |
|
|
|
|
|
8,767 |
12,663 |
22,834 |
37,46 |
||||||||||||||||
58 |
|
|
|
|
|
9,229 |
13,329 |
24,017 |
39,31 |
||||||||||||||||
60 |
|
|
|
|
|
9,537 |
13,773 |
24,806 |
40,54 |
||||||||||||||||
65 |
|
|
|
|
|
|
|
|
43,62 |
||||||||||||||||
70 |
|
|
|
|
|
|
|
|
46,70 |
||||||||||||||||
75 |
|
|
|
|
|
|
|
|
49,79 |
||||||||||||||||
80 |
|
|
|
|
|
|
|
|
|
||||||||||||||||
85 |
|
|
|
|
|
|
|
|
|
||||||||||||||||
90 |
|
|
|
|
|
|
|
|
|
||||||||||||||||
95 |
|
|
|
|
|
|
|
|
|
||||||||||||||||
100 |
|
|
|
|
|
|
|
|
|
||||||||||||||||
|
|||||||||||||||||||||||||
